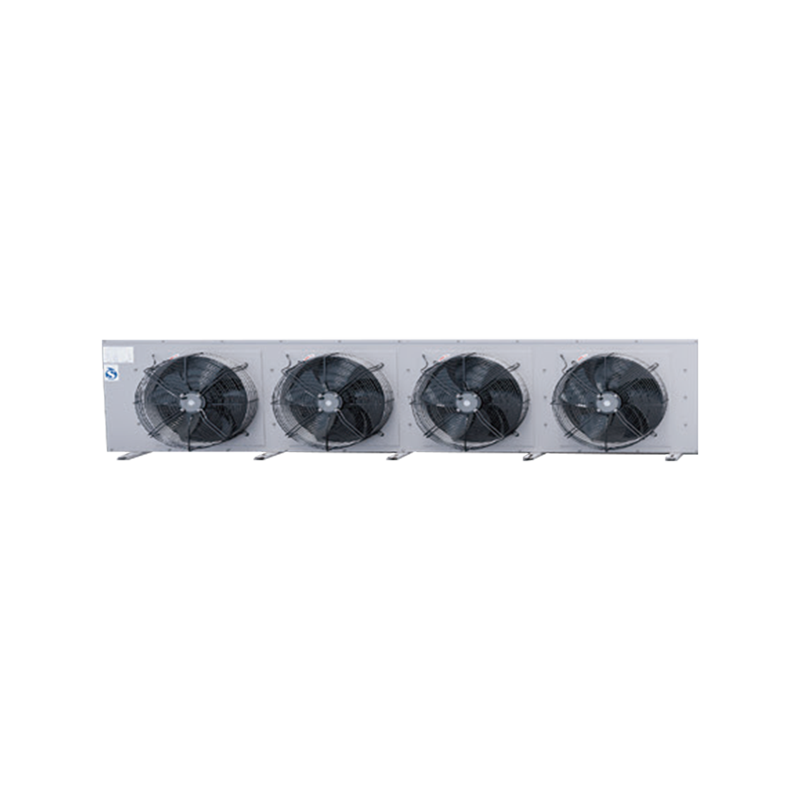

Concha: Las piezas estructurales de chapa metálica están hechas de placas de acero de alta calidad, y todas las superficies están fosfatadas electrostáticamente y rociadas con equipos de rociado automático importados, que tienen una fuerte resistencia a la corrosión y pueden adaptarse a diferentes entornos de uso.
Garantizar una buena calidad superficial durante toda la vida útil de la unidad. Las carcasas de aluminio o acero inoxidable se pueden personalizar según las necesidades del usuario.
Bandeja de agua: diseñado con un ángulo inclinado para facilitar la descarga suave del agua de descongelación, evitar que el agua flote y evitar la acumulación de agua en la bandeja de agua.
Tubo de intercambio de calor: Se selecciona un tubo de cobre con rosca interna y dientes altos para una alta eficiencia de transferencia de calor.
Aletas: Adoptar nuevas aletas de aluminio hidrofílicas de onda sinusoidal, mejorar la perturbación del aire, fortalecer el coeficiente de transferencia de calor y mejorar en gran medida el rendimiento de la transferencia de calor;
ventilador: Ventilador de flujo axial de rotor externo de alta potencia, especialmente personalizado, de alta presión estática, adecuado para ambientes de alta humedad, alta eficiencia, bajo consumo de energía, resistente al agua y al polvo, con excelente rendimiento; Fábrica de ventiladores
Pasadas previamente pruebas de equilibrio estático y dinámico;
Descongelación: Los tubos calefactores eléctricos de descongelación de acero inoxidable de baja potencia se seleccionan y organizan de forma única y razonable, con una velocidad de descongelación rápida y una descongelación completa, evitando al mismo tiempo la pérdida de calor.
Amplíe la vida útil de los tubos calefactores eléctricos.
Caja de conexiones eléctricas: La caja de conexiones tiene resistencia a bajas temperaturas, propiedades a prueba de agua y polvo, alto retardo de llama y está instalada en la parte frontal para facilitar el cableado y el mantenimiento.
Espaciado de aletas: El espaciado estándar es de 4,5 mm, 6 mm y 9 mm; Espaciado de hojas personalizable de 12 mm y 18 mm para satisfacer las necesidades del usuario.
Tipo de refrigerante: Se puede seleccionar el refrigerante R404A, R507A, R22, R134A, R407C y R410A se pueden personalizar según los requisitos del usuario.
Evaporador:
1. El exclusivo diseño del haz de tubos considera plenamente cuestiones clave como cambios en el estado del refrigerante, caudal, caída de presión y uniformidad de distribución en condiciones de evaporación, lo que resulta en un mayor rendimiento de transferencia de calor del enfriador de superficie del evaporador;
2. Diseño de intercambiador de calor eficiente y compacto, con tubos de intercambio de calor roscados internos reforzados con forma de horquilla;
3. Los tubos de intercambio de calor y las aletas de aluminio hidrofílicas se expanden mecánicamente para unir firmemente los tubos de cobre con láminas de aluminio, a fin de lograr una eficiencia óptima de transferencia de calor.
4. El separador de líquido y el circuito de refrigerante del evaporador se han optimizado para garantizar una eficiencia óptima del intercambio de calor en diferentes entornos de aplicación.
5. El diseño exclusivo del deflector de viento está ubicado debajo del intercambiador de calor para evitar cortocircuitos en el flujo de aire.

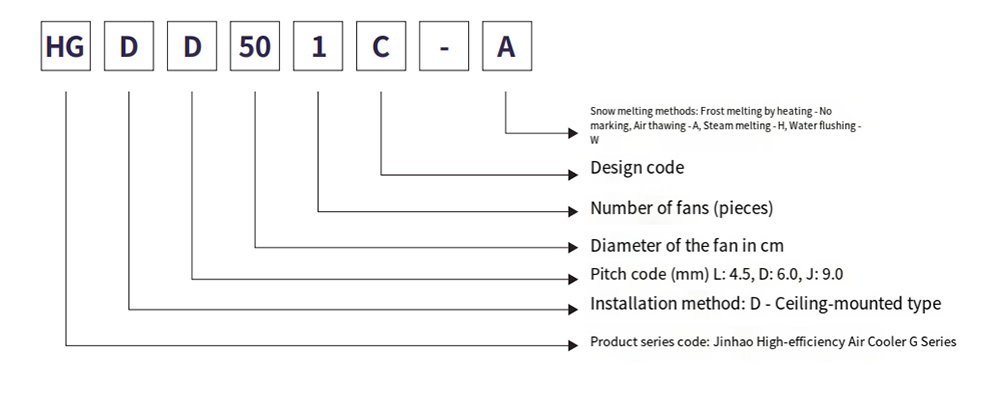

Descripción del modelo
Tabla de parámetros técnicos (R404un)
Parámetros técnicos de un enfriador de aire de alta eficiencia para techo eléctrico anticongelante.
Espaciado de película: 4,5 mm.
| modelo | capacidad de refrigeración kW | Volumen del tubo | Parámetros del ventilador | calefacción eléctrica para deshielo | |||||
| Sc1 | Sc2 | dm² | Número de palas x diámetro | Potencia W | Volumen de aire m³/h | Rango m | bobina kW* ramal | bandeja de agua kW*derivación | |
| HGRunMODl 501c | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDl501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDl 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602f | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603f | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633f | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabla de parámetros técnicos (R404un)
Parámetros técnicos de un enfriador de aire de alta eficiencia para techo eléctrico anticongelante.
Espaciado de película: 6,0 mm
| modelo | capacidad de refrigeración kW | Volumen del tubo | Parámetros del ventilador | calefacción eléctrica para deshielo | ||||||
| Sc1 | Sc2 | SC3 | dm² | Número de palas x diámetro | Potencia W | Volumen de aire m³/h | Rango m | bobina kW* ramal | bandeja de agua kW*derivación | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabla de parámetros técnicos (R404un)
Parámetros técnicos de un enfriador de aire de alta eficiencia para techo eléctrico anticongelante.
Espaciado de película: 9,0 mm
| modelo | capacidad de refrigeración kW | Volumen del tubo | Parámetros del ventilador | calefacción eléctrica para deshielo | ||||||
| SC3 | SC4 | SC5 | dm² | Número de palas x diámetro | Potencia W | Volumen de aire m³/h | Rango m | bobina kW* ramal | bandeja de agua kW*derivación | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

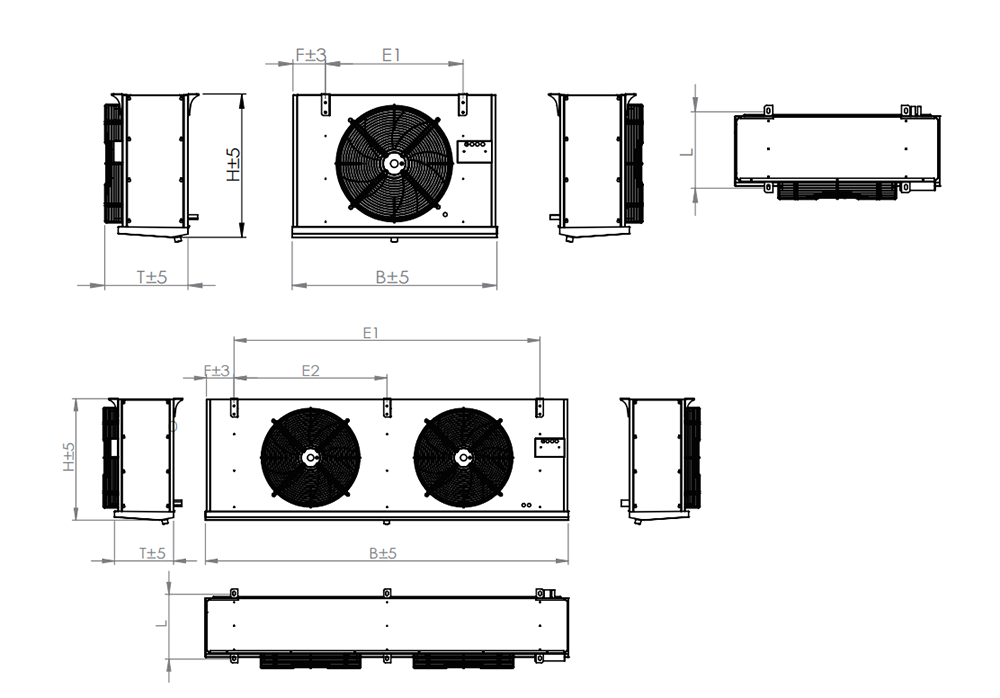

unspecto y dimensiones de instalación.
unspecto y dimensiones de instalación. of a high-efficiency electric frost ceiling air cooler
Espaciado de película: 4,5 mm.
| modelo | Especificación de interfaz (mm) | Dimensiones b*T*H | Dimensiones de instalación | peso | Marcado de mapa de contorno | |||||
| Tubo de entrada/retorno | Drenaje/(pulgadas) | Largo x ancho x alto (mm) | L | E1 | E2 | E3 | F | historial medico | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDl501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | b |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | b |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | b |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | b |
| HGDL602f | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | b |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | b |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | b |
| HGDL603f | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633f | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
unspecto y dimensiones de instalación.
unspecto y dimensiones de instalación. of a high-efficiency electric frost ceiling air cooler
Espaciado de película: 6,0 mm
| modelo | Especificación de interfaz (mm) | Dimensiones b*T*H | Dimensiones de instalación | peso | Marcado de mapa de contorno | |||||
| Tubo de entrada/retorno | Drenaje/(pulgadas) | Largo x ancho x alto (mm) | L | E1 | E2 | E3 | F | historial medico | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | b |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | b |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | b |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | b |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | b |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | b |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | b |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
unspecto y dimensiones de instalación.
unspecto y dimensiones de instalación. of a high-efficiency electric frost ceiling air cooler
Espaciado de película: 9,0 mm
| modelo | Especificación de interfaz (mm) | Dimensiones b*T*H | Dimensiones de instalación | peso | Marcado de mapa de contorno | |||||
| Tubo de entrada/retorno | Drenaje/(pulgadas) | Largo x ancho x alto (mm) | L | E1 | E2 | E3 | F | historial medico | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | b |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | b |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | b |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | b |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | b |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | b |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | b |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Nota 1: Estándares de diseño:
| Condiciones estándar de transferencia de calor. | Temperatura del aire de entrada | Temperatura de evaporación | Temperatura relativa | Temperatura relativa | sobrecalentamiento |
| Sc1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6.5K |
| Sc2 | 0 ℃ | -8 ℃ | 85% | 1.15 | 5.2K |
| SC3 | -18 ℃ | -25 ℃ | 95% | 1.05 | 4.6K |
| SC4 | -25 ℃ | -31 ℃ | 95% | 1.01 | 3.9K |
| SC5 | -34 ℃ | -40℃ | 95% | 1.01 | 3.9K |
Nota 2: Factor de conversión para refrigerante
| Refrigerantes | Condiciones de funcionamiento | R22 | R404A | R507 | R134a |
| factor de corrección | Sc1 | 0.95 | 1 | 1 | 0.93 |
| factor de corrección | Sc2 | 0.95 | 1 | 1 | 0.91 |
| factor de corrección | SC3 | 0.95 | 1 | 1 | 0.85 |
