Filtros secadores de refrigerante: selección, ubicación y mantenimiento para un rendimiento confiable de HVAC

Guía de tamaño del filtro secador de refrigerante HVAC

¿Por qué el tamaño importa mucho más allá de "¿cabrá?"

Elegir el tamaño correcto del filtro secador no es solo una decisión de empaque; Influye directamente en la estabilidad del sistema, la vida útil del compresor y la eficiencia energética. Una unidad demasiado pequeña puede saturarse rápidamente, permitiendo que los ácidos, lodos y la humedad circulen mucho antes de que el equipo alcance su intervalo de servicio esperado. Por el contrario, una unidad arbitrariamente sobredimensionada puede imponer una caída de presión innecesaria, crear problemas de retorno de aceite con carga baja y complicar la evacuación. En las líneas de líquido, la caída excesiva de presión reduce la succión positiva neta en el dispositivo de expansión, lo que provoca destellos, evaporadores hambrientos y sobrecalentamiento impredecible. En las líneas de succión (utilizadas temporalmente para limpieza o en servicios especiales), el tamaño incorrecto puede agravar la caída de presión y aumentar la relación de compresión, lo que erosiona la capacidad y eleva las temperaturas de descarga. La mejor práctica es equilibrar la capacidad de contaminantes, la caída de presión permitida en el flujo másico de diseño y las características de viscosidad del refrigerante, teniendo en cuenta que las mezclas y los refrigerantes de mayor presión se comportan de manera diferente a los fluidos tradicionales.

Reglas generales que aún necesitan verificación

Para obtener estimaciones rápidas, muchos técnicos correlacionan el tamaño del secador con el tonelaje del equipo y luego verifican la selección con las curvas de flujo/caída de presión del fabricante. Como enfoque general, seleccione un secador de línea de líquido cuyo flujo nominal a su refrigerante y temperatura de condensación produzca una caída de presión aceptable, a menudo objetivo por debajo de una pequeña fracción de bar (o unos pocos psi) en el diseño. La capacidad de contaminante debe ser apropiada para el escenario de instalación: los equipos nuevos en tuberías limpias pueden usar unidades compactas, mientras que las modernizaciones, los quemados o los sistemas expuestos al ambiente durante una construcción prolongada se benefician de mayores volúmenes y una mayor masa desecante. Pesar también el tipo de aceite y la miscibilidad; Los aceites POE eliminan la humedad rápidamente, por lo que controlar la humedad residual es esencial, especialmente en mezclas de HFC/HFO. Siempre concilie las reglas generales con los datos de la tabla específica para el refrigerante y el rango de temperatura que espera en servicio.

Ejemplo resuelto y comparación en palabras

Imagine un sistema dividido de 5 toneladas que utiliza un refrigerante común de alta presión. Si elige un secador de línea de líquido muy pequeño, puede mantener el gabinete ordenado, pero probablemente incurrirá en una caída de presión comparativamente mayor en el flujo másico de diseño. Cuando comparamos un cartucho de tamaño mediano con la opción de tamaño inferior, la opción de tamaño mediano generalmente reduce la caída de presión en el tonelaje nominal y al mismo tiempo ofrece más desecante, por lo que permanece efectivo por más tiempo durante el rodaje inicial. En comparación con un recipiente industrial de gran tamaño, la unidad de tamaño mediano generalmente evita el volumen innecesario y mitiga el riesgo de acumulación de petróleo en condiciones de carga parcial. Por lo tanto, la selección "centro-derecha" equilibra el flujo y la capacidad mientras preserva el subenfriamiento estable en el dispositivo de expansión.

Tabla de selección ilustrativa (verificar con datos del fabricante)

Errores comunes de tamaño que se deben evitar

• Ignorar los datos de flujo específicos de refrigerante y confiar únicamente en las "etiquetas de tonelaje".
• Olvidar el efecto aditivo de racores y válvulas a la hora de evaluar la caída de presión.
• Usar el mismo tamaño para la limpieza inicial y para servicio permanente sin reevaluación.
• Saltarse una segunda evacuación después del reemplazo del secador en sistemas sospechosos.

Filtro secador para sistemas de bomba de calor.

El flujo bidireccional cambia los requisitos

Las bombas de calor invierten el flujo de refrigerante, por lo que cualquier filtro secador destinado a permanecer en el circuito debe diseñarse para funcionamiento bidireccional o combinarse con válvulas de retención que aseguren un flujo adecuado a través del núcleo. Un secador de línea de líquido unidireccional convencional puede funcionar en modo refrigeración, pero en modo calefacción puede convertirse en una restricción involuntaria o incluso atrapar contaminantes en la parte equivocada del circuito. Los modelos biflujo mitigan esto al presentar una ruta de flujo casi simétrica a través del lecho desecante y las rejillas. En comparación con las unidades unidireccionales, los diseños de doble flujo reducen el riesgo de picos de caída de presión durante los eventos de descongelación y minimizan las perturbaciones en el retorno de aceite cuando se activa la válvula de inversión. Debido a que el descongelamiento envía gas caliente a través de caminos inusuales, la resistencia térmica del secador y el soporte de la pantalla se vuelven especialmente importantes para evitar la migración del medio.

Colocación alrededor de válvulas de inversión y válvulas de retención

Para proteger los dispositivos de medición en ambos modos, los técnicos suelen ubicar un secador de doble flujo en la línea que funciona como líquido durante cada estado operativo, lo que no siempre es obvio a primera vista. En las bombas de calor compactas, la ubicación estratégica cerca de la salida del serpentín interior o exterior depende de dónde reside la línea de líquido durante la calefacción o la refrigeración. Si se utilizan válvulas de retención para forzar el flujo en una dirección deseada a través de un secador estándar, confirme el Cv de la válvula y la presión de apertura para que el conjunto combinado no cree una caída de presión excesiva. Cuando se compara un verdadero conjunto de doble flujo con una solución alternativa de válvula de retención, la opción de doble flujo generalmente ofrece tuberías más simples, menos juntas de fugas y diagnósticos más sencillos, mientras que la solución alternativa puede ser atractiva cuando el inventario es limitado pero exige una puesta en marcha cuidadosa.

Prácticas de servicio para la confiabilidad estacional

Las bombas de calor experimentan más cambios de modo y un tiempo de funcionamiento anual más largo que los sistemas de solo enfriamiento, por lo que la capacidad del desecante y la robustez de la pantalla son importantes. Durante las comprobaciones estacionales, verifique que la secadora no se caliente durante el descongelamiento, escuche si hay ruidos que indiquen movimiento del medio y confirme un subenfriamiento estable en ambas direcciones. Si ocurre un evento de quemado o humedad, instale secadores de limpieza de la línea de succión temporales para capturar ácidos y partículas, luego retírelos o reemplácelos una vez que las pruebas de ácido sean neutrales y la caída de presión esté dentro de los objetivos. En comparación con dejar un secador de limpieza por succión en su lugar indefinidamente, retirarlo después de la recuperación preserva la eficiencia y evita pérdidas indebidas de presión de succión.

Tabla de consideraciones sobre bombas de calor

• Confirme qué línea es líquida en cada modo antes de comprometerse con la colocación.
• Documente la caída de presión de referencia en la secadora durante la calefacción y la refrigeración.
• Después de cualquier reparación, pruebe el rendimiento del descongelamiento mientras monitorea el subenfriamiento y el sobrecalentamiento.

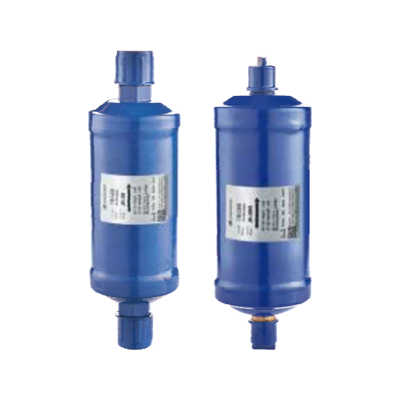

Filtro secador de refrigerante con núcleo reemplazable versus sellado

Perspectiva de capacidad de servicio y ciclo de vida

Las carcasas de núcleo reemplazables y los secadores de cartucho sellados eliminan el ácido, la humedad y las partículas, pero resuelven diferentes problemas del ciclo de vida. Los cartuchos sellados son compactos, rentables e ideales donde el espacio es reducido y el riesgo de contaminación es modesto. Cuando el trabajo exige una limpieza frecuente (después de la quema de un compresor, durante adaptaciones graduales o en sistemas grandes donde la escoria y los óxidos de soldadura son comunes), una carcasa de núcleo reemplazable permite intercambiar los medios sin cortar la línea. En términos puros de servicio, el enfoque de carcasa reduce el tiempo de inactividad durante limpiezas sucesivas y limita el calentamiento repetido de los componentes adyacentes. En comparación con los cartuchos sellados, las carcasas del núcleo también le permiten adaptar la mezcla del núcleo (alta capacidad de ácido, alto contenido de partículas o equilibrada). La compensación es el costo inicial, el espacio y la disciplina necesaria para realizar cambios centrales limpios sin introducir nuevos contaminantes.

Capacidad, caída de presión y gestión de riesgos

Para un tamaño de conexión determinado, las carcasas generalmente aceptan volúmenes de medios más grandes, lo que produce una mayor capacidad de suciedad y humedad y, a menudo, una menor caída de presión. Esa ventaja aumenta en sistemas desordenados con tuberías largas y múltiples accesorios. Sin embargo, los cartuchos sellados brillan en equipos pequeños donde cada codo importa, y la caída de presión a través de un cartucho del tamaño correcto es completamente aceptable. Al comparar una unidad sellada con una carcasa de núcleo con el mismo flujo, la carcasa generalmente proporciona una ventana de limpieza más larga y un aumento más gradual en la caída de presión a medida que se carga. Por el contrario, los cartuchos sellados simplifican el inventario y reducen la posibilidad de una selección incorrecta de núcleos, lo que puede ser una fuente oculta de variación del rendimiento en plantas complejas.

Disciplina procesal durante los cambios fundamentales

Al cambiar un núcleo, aísle la sección, recupere el refrigerante según sea necesario y siga un flujo de trabajo estéril: tape las líneas abiertas, limpie las superficies de los asientos y evite los paños que dejen pelusa. Después del reensamblaje, realice una evacuación profunda y una prueba de vacío permanente para confirmar la estanqueidad y la baja humedad. En comparación con el corte y la soldadura fuerte para reemplazar una unidad sellada, este método reduce el estrés térmico en las válvulas y el aislamiento cercanos, especialmente en salas de máquinas abarrotadas. Sin embargo, en sistemas divididos pequeños, la simplicidad de reemplazar un cartucho sellado puede ser más rápido y menos propenso a errores para las tripulaciones que no manejan proyectiles de forma rutinaria.

Tabla comparativa: núcleo reemplazable versus sellado

• Utilice una carcasa cuando se anticipen cambios repetidos de filtro durante la limpieza.
• Elija cartuchos sellados para sistemas compactos con intervalos de servicio de rutina.
• Después de una contaminación grave, conecte temporalmente un secador de limpieza por succión y luego retírelo.

linea de liquido filtro secador indicador de humedad

Lo que le dice el indicador y lo que no

Un indicador de humedad integrado con una mirilla proporciona dos comprobaciones visuales rápidas: la presencia de burbujas en la corriente de líquido y la sequedad relativa del refrigerante. El elemento de color responde al nivel de humedad cambiando el tono, ofreciendo una señal rápida de "pasar/no pasar" para los técnicos. En comparación con confiar únicamente en el historial de evacuación o en una única lectura de vacío, un indicador agrega retroalimentación continua durante la operación y después de los eventos de servicio. Sin embargo, no es un instrumento de laboratorio; la temperatura, el tipo de aceite y la iluminación pueden influir en la percepción. Es por eso que es mejor usarlo en combinación con subenfriamiento y sobrecalentamiento medidos para validar el estado del sistema.

Interpretar los colores y actuar con decisión

Antes de tomar medidas, confirme que la tabla de referencia del indicador se aplica al elemento específico instalado. Como flujo de trabajo general, verifique la temperatura y presión de la línea de líquido, calcule el subenfriamiento y luego lea el color. Si el indicador muestra una condición "húmeda" mientras el subenfriamiento es bajo y aparecen burbujas, es probable que el sistema contenga gas instantáneo y exceso de humedad; reemplace el secador de la línea de líquido y vuelva a evacuar. Si el indicador tiende a ser “seco” pero las burbujas persisten, concéntrese en el subenfriamiento y la posible restricción aguas arriba. En comparación con adivinar a partir de un síntoma, este enfoque combinado acorta la resolución de problemas y reduce las visitas repetidas.

Pistas de burbujas versus falsos positivos

Las burbujas pueden significar gas inflamado debido a un subenfriamiento inadecuado, una restricción o simplemente una observación durante el arranque o inmediatamente después de un descongelamiento por gas caliente. El ambiente cálido en la mirilla también puede influir en lo que ve. En comparación con una corriente estable y sin burbujas bajo una carga constante, la espuma intermitente durante los periodos transitorios es menos preocupante. Si las burbujas coinciden con un indicador de humedad, trátelo primero como un problema de humedad; Si el indicador está seco pero quedan burbujas, investigue el subenfriamiento, el nivel del receptor y el rendimiento del condensador.

Tabla de referencia: lecturas típicas del indicador

• Siempre compare la lectura del indicador con el subenfriamiento y el sobrecalentamiento medidos.
• Proteja la mirilla de la luz solar directa al evaluar el color.
• Después de los cambios en la secadora, registre el color del indicador y las métricas del sistema como una nueva línea de base.

Mejor ubicación del filtro secador de refrigerante en línea.

Principios de colocación de líneas de líquido

La ubicación permanente más común para un filtro secador de línea de líquido es aguas abajo del condensador (o receptor, si está presente) y aguas arriba del dispositivo de expansión. Esta disposición protege el dispositivo dosificador de partículas y garantiza que el refrigerante permanezca seco mientras acelera, evitando la formación de hielo en el orificio o el puerto de la válvula. En comparación con instalar el secador aguas arriba, colocarlo cerca del dispositivo de expansión reduce la longitud de la tubería por donde podría entrar nueva humedad después de la deshidratación. En sistemas con receptores, muchos técnicos prefieren montar el secador en la salida del receptor para filtrar todo lo que sale del almacenamiento. Si el sistema incluye varios dispositivos de expansión, un secador dedicado por rama puede mejorar la resiliencia y simplificar el diagnóstico.

Casos especiales: bombas de calor y sistemas complejos

Las bombas de calor y los sistemas multimodo exigen una reflexión cuidadosa porque la “línea de líquido” cambia con el modo de funcionamiento. Un secador de doble flujo colocado donde existe líquido tanto en calefacción como en refrigeración mantiene la protección independientemente de la dirección del flujo. En los sistemas estilo VRF con muchas ramas, la ubicación del secador suele estar cerca de la unidad central con filtros adicionales o filtración en ramales donde el riesgo de contaminación es alto. En comparación con un único secador central, la protección distribuida puede minimizar el impacto de una falla local y limitar el servicio a la sucursal afectada.

Pasos de puesta en servicio y verificación

Después de la instalación, verifique la ubicación correcta midiendo la caída de presión a través del secador con la carga de diseño y confirmando un subenfriamiento estable en la entrada del dispositivo de expansión. Si la caída de presión es excesiva, puede ser necesaria una unidad más grande o una posición reubicada con menos curvas aguas arriba. En comparación con dejar un diseño marginal sin corregir, optimizar la ubicación se amortiza rápidamente mediante la reducción de llamadas molestas y una comodidad constante. En caso de duda durante un período de limpieza, instale válvulas de servicio para permitir la reubicación temporal del secador o secadores paralelos; Una vez que el sistema se estabilice, retire los componentes temporales y restablezca la configuración permanente.

Opciones de ubicación comparadas

• Mantenga el secador de línea de líquido permanente lo más cerca posible de la entrada del dispositivo de expansión.
• Utilice válvulas de servicio para secadores de limpieza temporales para simplificar la extracción posterior.
• Documente la caída de presión medida en el secador para compararla en el futuro.
